Sistema de detección anti drones

Artículo

Parámetros

Subunidad de equipos de detección e interferencia

1.1 Rango de frecuencia del receptor de detección: 10MHz ~ 6GHz

1.2 Ancho de banda en tiempo real: 480MHz

1.3 Cuatro bandas de interferencia

1.3.1 900-930MHz (dron industrial) 20W

1.3.2 1559-1610MHz (interferencia GPS) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Distancia de detección y interferencia

1.4.1 Distancia de detección: 3-5KM (entorno urbano); 6-12KM (suburbano especialmente ambiente abierto)

1.4.2 Distancia de interferencia: 1-1.5KM (100 metros de altura);

1.5 Precisión de la detección: 9.3 ° (datos del informe de prueba)

1.6 Antena

1.6.1 Rango de frecuencia: 380MHz-6GHz

1.6.2 Ángulo de detección horizontal: 0 ° - 360 °

1.6.3 Ángulo de detección vertical: -30°- +90°

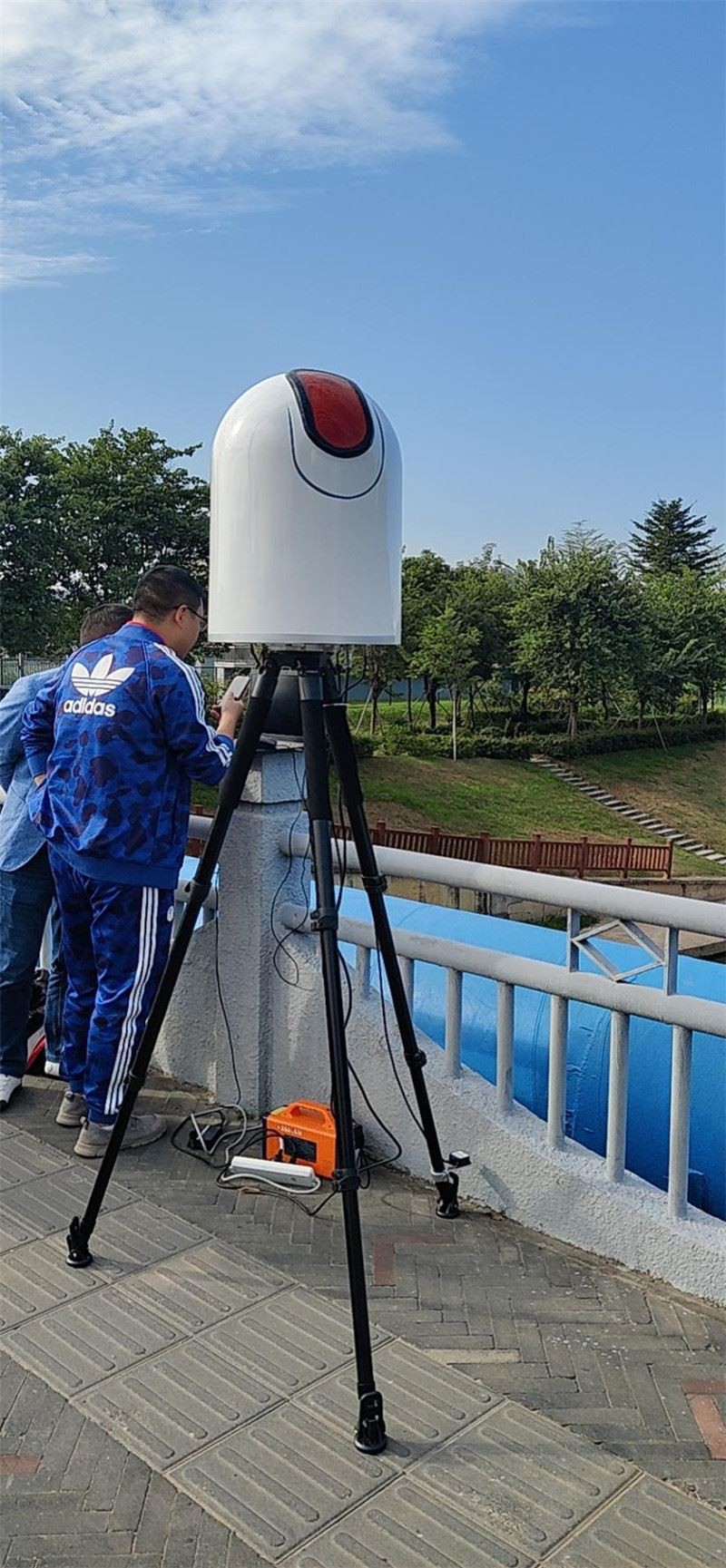

1.7 Toda la máquina (el dispositivo es un dispositivo integrado de detección y contramedidas)

1.7.1 Consumo máximo de energía: 300W

1.7.2 Temperatura de trabajo: -20 ° ~ + 60 °

1.7.3 Temperatura de almacenamiento: -40 ° ~ + 70 °

1.7.4 Peso: 12.25KG

1.7.5 Tamaño: diámetro 400mm * altura 555mm

Soporte de antena

2.1 Peso: 4.32KG

2.2 Tamaño: diámetro 260mm* altura cerrada 923mm

Ordenador

Portátil, ratón, adaptador, cable de red. (se puede conectar a la pantalla HDMI de control central)

Software y funciones del sistema Spectrum

4.1 Identificación y posicionamiento de DRONES: Utilizando la detección de espectro de radio, puede identificar y localizar 8 modelos de DRONES al mismo tiempo, abrir automáticamente la ventana de resultados de detección, identificar la imagen de DRONE, mostrar el modelo de DRONE, azimut, usar Frecuencia, nivel y distancia, la desaparición del dron borra y reorganiza automáticamente los resultados de detección.

4.2 Identificación y posicionamiento rápidos: tiempo de identificación<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Lista de resultados de detección: La lista mostrará el dron y el modelo, la hora, el acimut y la información de distancia, y se puede exportar como un informe.

4.4 Posicionamiento de una sola estación: Utilizando la detección del espectro de radio, la distancia entre el dron y el operador se puede medir aproximadamente a través de algoritmos complejos en las condiciones de una sola estación y una sola ubicación.

4.5 Función de visualización de mapas: muestra la posición del dron y del operador en un mapa 2D (3D) y muestra datos como latitud, longitud y distancia. Función de visualización de mapas: muestra la posición del dron y del operador en un mapa 2D (3D) y muestra datos como latitud, longitud y distancia.

4.6 Se puede establecer el ángulo de detección y defensa: De acuerdo con la situación geográfica detectada, si hay una alta montaña o un edificio de gran altura detrás, y solo se necesita proteger el DRONE en frente, el rango de ángulo de la protección se puede establecer arbitrariamente, lo que puede eliminar efectivamente el ángulo falso causado por la reflexión de la señal.

4.7 Calibración de distancia: Para diferentes entornos electromagnéticos, habrá errores en la distancia de detección. El sistema puede proporcionar detección de calibración de distancia, dejar que el dron vuele 100 metros a una distancia de 500 metros, y el sistema calibrará automáticamente la distancia de detección para realizar la detección La medición de distancia es más precisa.

4.8 Se puede configurar la banda de frecuencia de detección: De acuerdo con la banda de frecuencia real utilizada por el dron, la banda de frecuencia de detección se puede ingresar y editar para que la detección sea más eficiente, y no es necesario escanear todas las bandas de frecuencia para la detección.

4.9 Detección de banda de frecuencia completa: La banda de frecuencia detectada por el equipo del sistema es de 10MHz-6GHz, y la banda de frecuencia de cobertura de la antena es de 380MHz-6GHz. Mantiene una buena planitud de ganancia en toda la banda de frecuencias. La ganancia de la antena es de 5dBi-8dBi, que puede adaptarse a más de trescientos MHz. Detección de aeronaves no tripuladas en todas las bandas de frecuencia comunes de 6GHz, también se pueden detectar frecuencias por debajo de 380MHz y se reduce la distancia de detección.

4.10 El mando a distancia es la función de posicionamiento del piloto: Durante el proceso de detección, el sistema identificará y localizará la señal del mando a distancia mientras detecta y localiza todo tipo de drones, que es la función de posicionamiento del piloto. La medición real es grande dentro del rango visible. La distancia de detección y posicionamiento del control remoto Xinjiang DRONE es de > 800 metros

4.11 Contramedida de enlace inteligente: De acuerdo con la banda de frecuencia y el acimut del DRONE detectado, puede elegir qué DRONE contrarrestar. El sistema seleccionará automáticamente la banda de frecuencia para las contramedidas y transmitirá automáticamente las señales en el acimut detectado. Contramedida, la eficiencia de la contramedida se puede aumentar en 4 ~ 6 veces, y puede evitar todas las bandas de frecuencia y todos los ángulos a transmitir, lo que no dañará el wifi normal y otras comunicaciones, y dañará accidentalmente la aeronave incluida en la lista blanca.

4.12 Grabación de características del modelo: para los nuevos modelos, el sistema puede grabar datos de la función de transmisión de imágenes y saltos de frecuencia, grabar automáticamente y abrir automáticamente un menú después de la grabación, y puede identificar automáticamente el modelo la próxima vez. La función de grabación especial puede adaptarse a las necesidades de identificación de aeronaves no tripuladas de grado industrial.

4.13 Función de aviso de voz: el sistema automáticamente dará voz a la información de alarma y las operaciones clave。

4.14 Función de autoposicionamiento del equipo: El sistema tiene capacidades de posicionamiento dual de GPS y Beidou, así como su propia posición. No es necesario ajustar manualmente el acimut, y la posición se puede colocar arbitrariamente.

4.15 Detección y contramedidas y antenas integradas: El equipo del sistema es diferente del equipo convencional de detección y defensa, pero integra detección, contramedidas y antenas de banda completa. Es compacto y fácil de usar, estable y confiable, fácil de usar y adecuado para una implementación rápida.

4.16 El modelo cuenta con identificación autónoma de aire: Para el modelo DRONE que el sistema no tiene, el sistema tiene la función de aprendizaje autónomo e identificación y juicio, y se muestra como un modelo desconocido. Si conoce el modelo, se puede almacenar automáticamente en el sistema, y la próxima vez que se identifique como el modelo, la aeronave no tripulada ensamblada ilegalmente también se puede detectar y posicionar.

4.17 Identificación y posicionamiento de drones de grado industrial: El diseño especial del algoritmo de espectro inteligente supera a los equipos de detección general y puede identificar y localizar drones de grado industrial, incluso drones ensamblados, que son más adecuados para la prevención y el control de ataques terroristas.

4.18 Abrir un nuevo modelo de función de grabación de señales DRONE: Para las señales DRONE en constante desarrollo y cambio, el método de grabación se puede utilizar para aumentar continuamente los datos de la base de datos para garantizar que el equipo no se quede atrás durante mucho tiempo.

4.19 Función de descripción de trayectoria de DRONE, consulta de resultados de detección histórica, función de actualización de software y datos, etc.

4.20 Soporte de operación remota VPN y función de control
