Detector de drones de mano:
Una guía completa paraDetección de drones portátiles
Un detector de drones de mano es un dispositivo portátil que se utiliza para detectar y analizar señales de radiofrecuencia relacionadas con vehículos aéreos no tripulados (UAV). A diferencia de los sistemas fijos de detección de drones, el personal de seguridad puede transportar detectores de drones portátiles y utilizarlos para la detección móvil en diferentes áreas.
Los detectores portátiles de drones por radiofrecuencia pueden identificar señales de algunos drones-de consumo, drones FPV y drones-industriales. También pueden analizar señales de drones sospechosos de ser desconocidos para obtener información como la ubicación del drone, la ubicación del piloto y la identificación remota.

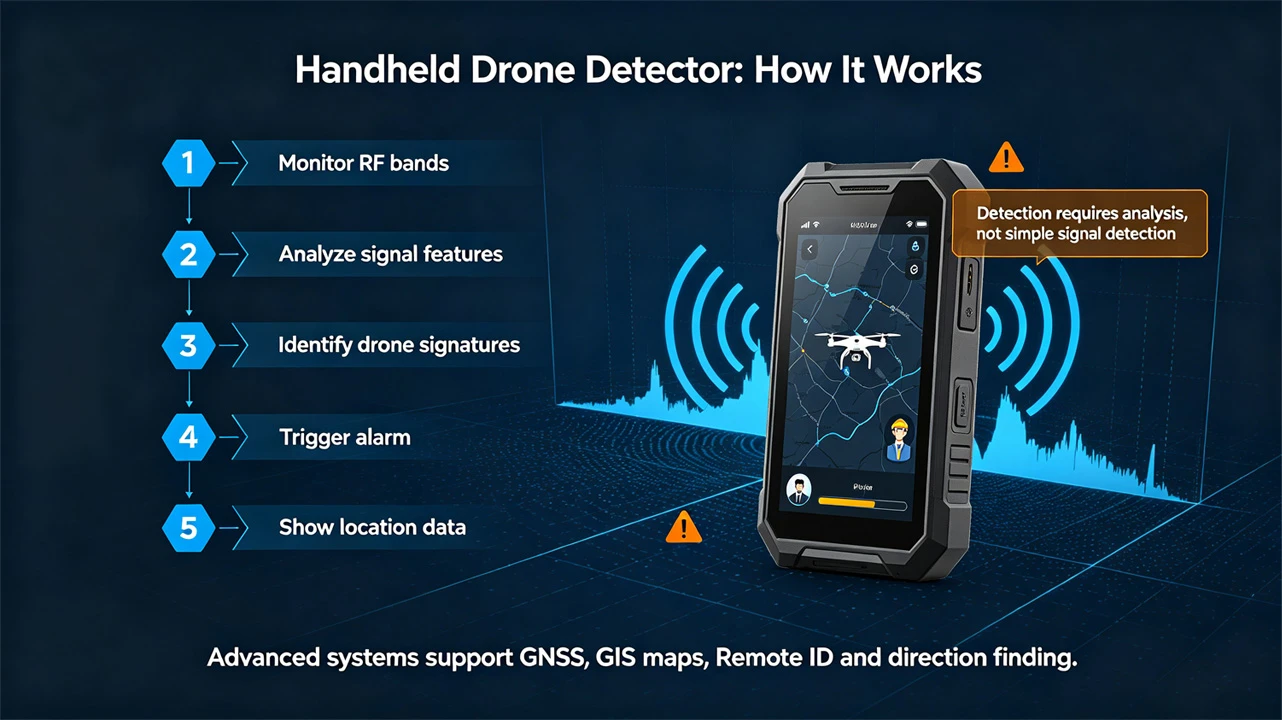

一,¿Cómo funcionan los detectores de drones portátiles?
Los detectores de drones por radiofrecuencia (RF) suelen implicar los siguientes pasos:
1. Monitoreo de señal RF:El dispositivo monitorea continuamente la banda de frecuencia seleccionada, buscando numerosas señales inalámbricas que puedan coexistir en el entorno circundante, como Wi-Fi, Bluetooth, dispositivos de comunicación y equipos industriales. La detección de drones no consiste simplemente en "detectar una señal de RF y asumir que es un dron".
2. Análisis de señal:Una vez que el dispositivo detecta una señal relevante, analiza más a fondo las características de frecuencia, los patrones de señal y otras características relacionadas con la tecnología de comunicación del dron específico.
3. Identificación de drones:El dispositivo compara los resultados del análisis con características conocidas de las señales del dron o con una base de datos de identificación. Para los modelos de drones compatibles, el sistema puede determinar aún más su modelo o categoría. Algunos sistemas también pueden identificar señales relacionadas con drones FPV y de grado industrial- comunes.
4. Alarmas:Cuando el sistema identifica una señal relevante de un dron o detecta una señal sospechosa de un dron, emitirá una alarma al operador. Los métodos de alarma incluyen notificaciones en pantalla, alarmas sonoras y alarmas por vibración.
5.Ubicación y otra información:Los sistemas avanzados de detección de drones portátiles también pueden combinar análisis de radiofrecuencia con GNSS, mapas GIS, identificación remota y capacidades de radiogoniometría. Los operadores reciben más que una simple notificación de "dron detectado"; reciben una gran cantidad de información sobre la situación en-el sitio.
2,¿Qué tipos de drones puedendetectores de drones portátiles¿detectar?
Las capacidades de detección reales dependen de la cobertura de frecuencia del dispositivo, la tecnología de identificación de señales, la configuración de la antena, el entorno y las características de la señal del dron objetivo. Los sistemas portátiles modernos de detección de drones normalmente pueden detectar varios tipos de drones.
1, drones de consumo:Los drones de consumo son un tipo común de UAV en entornos públicos y comerciales. Los detectores de drones con las correspondientes capacidades RFID pueden identificar señales de drones de consumo compatibles y proporcionar a los operadores información relevante sobre el objetivo.
2, Drones FPV (vehículo impreso flexible):Los dispositivos con las correspondientes capacidades de análisis de RF pueden monitorear señales FPV relevantes, brindando al personal de seguridad un conocimiento situacional adicional de la actividad de los drones FPV.
3, drones industriales:Los drones industriales incluyen grandes drones multi-rotores, drones de carga útil y VTOL (despegue y aterrizaje vertical) o drones-de alas compuestas. Los detectores portátiles que cubren múltiples tipos de drones pueden ayudar a los equipos de seguridad a monitorear más tipos de UAV, no solo drones de consumo.
4. Señales de drones desconocidas o sospechosas:Algunos sistemas avanzados de detección de drones han agregado capacidades de identificación de señales sospechosas de drones. Esta función puede analizar la actividad de radiofrecuencia con características de comunicación de UAV y puede emitir una alarma de señal sospechosa de UAV a los operadores incluso si no se puede identificar el modelo específico. Las señales de RF desconocidas no representan necesariamente vehículos aéreos no tripulados. La identificación de señales sospechosas es más adecuada como capacidad adicional de conocimiento de la situación que para clasificar automáticamente todas las señales desconocidas como UAV.
3,¿Qué es la detección de drones por RF?

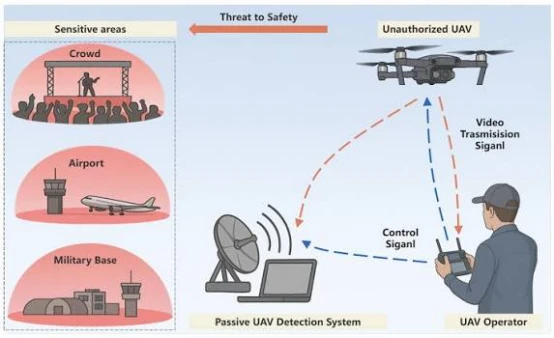

Detección de drones por RFdetecta la actividad de radiofrecuencia (RF) asociada con drones mediante el monitoreo y análisis de señales de radiofrecuencia.
Una de sus características clave es que puede utilizar las señales electrónicas generadas por el dron para ayudar en la detección, en lugar de depender exclusivamente de la observación visual.
Esto puede resultar especialmente valioso en situaciones en las que:
• Los drones son difíciles de observar a simple vista;
• Los operadores están alejados del dron;
• Las condiciones climáticas o de iluminación perjudican la observación visual;
• Los equipos de seguridad requieren capacidades de detección móvil;
•Las áreas grandes o temporales requieren monitoreo con drones.
La detección por radiofrecuencia (RF) también tiene limitaciones técnicas. No todos los drones generan señales de RF fácilmente identificables, y los entornos electromagnéticos circundantes complejos pueden afectar la eficacia de la detección. Por lo tanto, la detección de RF generalmente debe considerarse una parte indispensable de un sistema integrado de detección de drones.

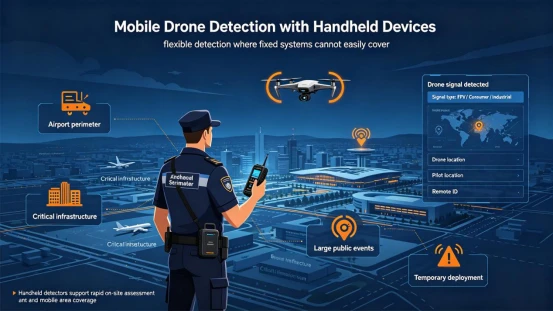

4,¿Por qué elegir un detector de drones portátil?
Una de las mayores ventajas de los detectores de drones portátiles es su movilidad.
Los sistemas de detección fijos pueden cubrir áreas específicas durante períodos prolongados, pero los dispositivos portátiles permiten a los operadores llevar las capacidades de detección a donde se necesitan.
Es adecuado para:
1,Patrullas de seguridad móviles:El personal de seguridad puede llevar consigo el detector durante las patrullas.
2,Eventos Temporales: Los grandes eventos pueden requerir vigilancia temporal con drones cuando la infraestructura de detección permanente no sea adecuada.
3,Áreas clave:Los equipos de seguridad pueden utilizar equipos portátiles de detección de drones en instalaciones sensibles, sitios industriales y áreas restringidas.
4,Despliegue rápido:Los dispositivos portátiles se pueden implementar rápidamente cuando se detecta actividad potencial de drones.
5,Integración con otros sistemas de detección:Los dispositivos de detección de RF portátiles también se pueden utilizar junto con radares fijos, cámaras, equipos de detección acústica u otrosDetección de vehículos aéreos no tripuladostecnologías.
5,¿Cómo elegir un detector de drones portátil?
Al elegir un detector de drones portátil, no debes centrarte en un solo parámetro.
1. Cobertura de frecuencia
La cobertura de frecuencia es uno de los indicadores más importantes para los detectores de drones de RF. Un rango de frecuencia más amplio permite que el dispositivo monitoree más tipos de actividad de RF.
Por ejemplo, el AAT-H3L-D admite la detección de RF de 70 MHz a 6000 MHz, proporcionando 12 bandas de frecuencia clave seleccionables de forma predeterminada. Además, se pueden configurar otras bandas de frecuencia según las necesidades del proyecto.
2. Distancia de detección
La distancia de detección se ve afectada por varios factores, entre ellos:
•Entorno electromagnético;
•Potencia de transmisión objetivo;
•Configuración de la antena;
•Edificios y obstáculos;
•Interferencia de RF ambiental.
La distancia de detección nominal del AAT-H3L-D es de 1,5 a 2 km, pero el rendimiento real variará según el entorno y la potencia de transmisión del objetivo. La distancia nominal del producto debe entenderse como una referencia de especificación técnica, no simplemente como una distancia que se puede alcanzar en todos los entornos.
3. Capacidad de identificación de drones
La simple detección de señales de RF no siempre es suficiente. un buensistema de detección de dronesTambién debería ayudar a los operadores a determinar si la señal está relacionada con un UAV y, cuando sea compatible, identificar mejor el modelo o tipo de dron.
4. Identificación remota
Para transmisiones de drones compatibles, Remote ID puede proporcionar información adicional. Los dispositivos que admiten la resolución de ID remota pueden obtener:
•Ubicación de drones;
•Ubicación del piloto;
•Número de serie del dron;
•Otra información de transmisión disponible.
5. Búsqueda de dirección
Si el escenario de aplicación requiere una mayor determinación de la dirección de origen de la señal, se puede seleccionar un dispositivo con funcionalidad de radiogoniometría. El AAT-H3L-D admite una antena radiogoniométrica opcional, con una precisión de radiogoniometría de aproximadamente 15 grados. Esto ayuda a los operadores a determinar la dirección aproximada de la señal de RF detectada en-el sitio.
6. Duración y portabilidad de la batería
Para las aplicaciones de seguridad móviles, el peso, el tamaño, la duración de la batería y los métodos de transporte del dispositivo son cruciales.
El AAT-H3L-D pesa menos o igual a 900 gy mide aproximadamente 225 × 78 × 43 mm (excluyendo la antena), con una duración de batería mayor o igual a 6 horas. También cuenta con un clip de liberación rápida-para usar con equipo táctico MOLLE.
7. Protección exterior:Los dispositivos electrónicos utilizados al aire libre pueden verse afectados por el polvo, la humedad y las variaciones de temperatura.
El AAT-H3L-D tiene una clasificación de protección IP55 y un rango de temperatura de funcionamiento de -20 grados a 50 grados.

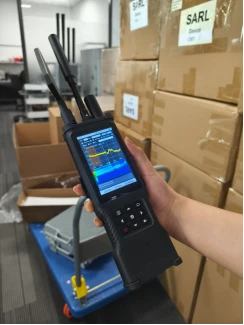

7,Localizador de drones RF portátil AAT-H3L-D
El AAT-H3L-D es undron RF de manoLocalizador diseñado para detección de RF y análisis de señales de drones portátiles.
El dispositivo emplea un método de monitoreo de RF pasivo y no emite activamente señales de RF durante la detección, lo que lo hace adecuado para escenarios de monitoreo de RF que requieren baja observabilidad.
El AAT-H3L-D admite un rango de frecuencia de 70 a 6000 MHz y proporciona 12 bandas de frecuencia clave seleccionables de forma predeterminada. El dispositivo puede identificar varias señales de drones, incluidos drones de consumo compatibles, drones FPV y drones industriales típicos.
Para los modelos convencionales compatibles, el sistema puede analizar más información como el modelo del dron, el número de serie, la ubicación del dron y la ubicación del piloto, al mismo tiempo que admite el análisis de mensajes de identificación remota.
El dispositivo cuenta con una pantalla LCD en color de 4 pulgadas e integra posicionamiento GNSS, interacción con mapas GIS, detección de espectro, alarmas de vibración y sonido, y admite antenas direccionales opcionales.
8,Mapeo GNSS y análisis de espectro
El valor práctico de los dispositivos de detección portátiles puede mejorarse aún más cuando la información de detección de UAV se combina con la ubicación geográfica y la información del entorno electromagnético.

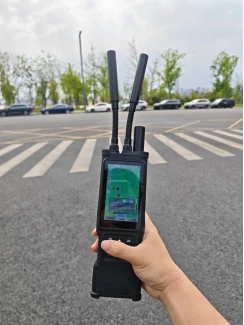

El AAT-H3L-D integra posicionamiento GNSS y funciones de interacción de mapas GIS, lo que permite la visualización en tiempo real-de la ubicación del dispositivo y las operaciones del mapa en la pantalla.
1,Las funciones principales del mapa incluyen:
•Posicionamiento GNSS en tiempo real-;
•Acercamiento del mapa;
•Mapa satelital;
•Mapa estándar;
•Posicionamiento manual (configuración de latitud y longitud);
• Modo de detección y modo de decodificación.
•Acceso DOA a la interfaz de radiogoniometría
• Importación de datos de mapas sin conexión.

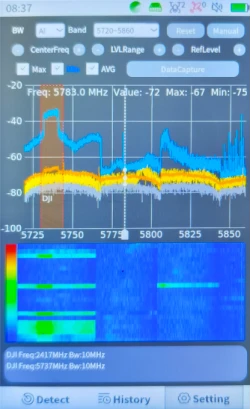

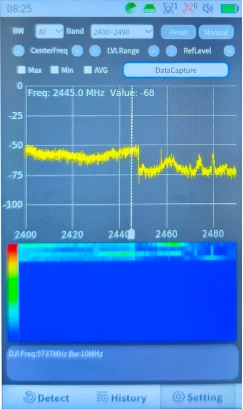

El dispositivo también admite la visualización de mapas de espectro-en tiempo real y de frecuencia-en tiempo real.
2,Las funciones del espectro incluyen:
•Acercar y alejar;
•Retención del valor máximo;
•Retención de valor mínimo;
•Análisis de tiempo-frecuencia.
El AAT-H3L-D se puede utilizar no solo como un detector UAV portátil sino también para el monitoreo ambiental básico del espectro electromagnético portátil.
9,Escenarios de aplicación de detectores UAV portátiles
Sistemas portátiles de detección de UAVSe puede aplicar a una variedad de escenarios de seguridad.
1,Seguridad de eventos-a gran escala
Los equipos de seguridad pueden utilizar equipos de detección de vehículos aéreos no tripulados portátiles en eventos al aire libre, estadios, reuniones públicas y áreas temporalmente restringidas.
2,Patrullas de Seguridad Pública
El personal de seguridad móvil puede transportar el equipo durante las patrullas para monitorear posibles actividades de vehículos aéreos no tripulados, sin depender completamente de una infraestructura de detección fija.
3,Protección de áreas clave
Las instalaciones sensibles y las áreas importantes pueden utilizar la detección de vehículos aéreos no tripulados portátiles como medio técnico adicional de conocimiento de la situación a baja-altitud.
4,Contra-aplicaciones UAS
Los detectores de RF portátiles pueden servir como componentes de detección e identificación en un sistema Counter{0}}UAS más completo.
Es importante tener en cuenta que la detección y la interferencia son funciones diferentes. La responsabilidad principal de un detector de drones es detectar, analizar e identificar posibles actividades de drones; sin embargo, esto no significa que el dispositivo en sí posea capacidades de interferencia u otras contramedidas.
十,Conclusión: ¿Cómo elegir el detector de drones portátil adecuado?
Los detectores de drones portátiles brindan a los equipos de seguridad capacidades de detección de drones flexibles, portátiles y de rápida implementación.
Al seleccionar el equipo, no debe centrarse únicamente en el rango de detección. La cobertura de frecuencia, las capacidades de análisis de señales, la identificación de drones, la identificación remota, la identificación de señales desconocidas, la radiogoniometría, el mapeo GNSS, la duración de la batería, el nivel de protección y las capacidades de integración del sistema impactan significativamente el valor del equipo en aplicaciones prácticas.
