Visión general
El recinto penitenciario tiene una superficie total de 92,000 metros cuadrados, con un largo de 460 metros de este a oeste y un ancho de 200 metros de norte a sur. Hay una colina fuera de la valla oriental. Hay estaciones base GSM 900 MHz, GSM 900 MHz, CDMA 800 MHz, 3G, 4G en la cima de la colina, y la estación base es una línea recta desde la valla. La distancia es de unos 500 metros, y otras estaciones base están relativamente lejos de la prisión, y la señal es débil. Las señales de comunicación cubiertas son GSM 900 MHz, GSM 900 MHz, CDMA 800 MHz, 3G, 4G.5G
diseño general
1. método de cobertura de blindaje de interferencia de señal de prisión
1) Control remoto IP resistente al agua de alta potencia 5g Bloqueador de teléfono celular AAT-HPJ8-5G El host de banda única se usa con la antena direccional correspondiente, y la antena omnidireccional se usa principalmente para la cobertura de protección de área grande;
2) Utilice equipos de interferencia de señal móvil ajustable de potencia multifrecuencia de baja potencia AAT-JPA-8H-10W para complementar y fortalecer algunos de los puntos de fuga de blindaje defectuoso dentro del blindaje de alta potencia mencionado anteriormente .
2. Principio de selección de antena
1) Para reducir el impacto en el interior no blindado, especialmente en el área de borde de la prisión, generalmente se usa una antena direccional;
2) En otras áreas de la prisión, generalmente se utilizan antenas omnidireccionales para ampliar el área de blindaje;
3) Según el rango de blindaje, el ángulo, la altura, la longitud y el ancho, etc., la altura de la erección de la antena y otros factores, seleccione razonablemente el patrón de radiación vertical y horizontal y los parámetros técnicos, como la ganancia y la inclinación de la antena.
3. Selección de la posición de montaje de la antena
1) Considere que la dirección de radiación de la antena blindada en el rango efectivo sea lo más consistente posible con la dirección de radiación de la estación base;
2) Aproveche al máximo la obstrucción del terreno y los edificios en el sitio para seleccionar correctamente los parámetros del patrón de la antena y reducir la interferencia con el mundo exterior.
4. Jammer de la señal del teléfono Depuración de potencia de salida
Ajuste la potencia de blindaje razonablemente de acuerdo con la intensidad de la señal real y la calidad de la escena para garantizar el efecto de blindaje y trate de equilibrarlo tanto como sea posible sobre la base de una cierta redundancia.
5. Configuración de banda de frecuencia y espectro de salida
De acuerdo con la banda de frecuencia real y el punto de frecuencia del sitio, se adopta una combinación de banda estrecha y banda ancha. Los puntos principales son señales fuertes de la estación base más cercana, que están protegidas por la amplitud de la banda estrecha. Máscara de gran ancho de banda de amplitud.
6. Prison jammer combinación flexible de módulos del sistema
1) El interior del host se compone de varios módulos: los módulos de varias bandas de frecuencia se pueden seleccionar de manera flexible en un modelo del mismo modelo;
2) El anfitrión y la antena están conectados con un cable de 50 ohmios, la antena se puede erigir en la mejor posición y está libre de las limitaciones de la posición del anfitrión;
3) Un host puede usar el divisor de potencia para la distribución de múltiples antenas de acuerdo con las necesidades reales, ahorrando energía del host y ampliando el rango de blindaje;
4) Una antena también puede usar un combinador para combinar diferentes señales de salida de múltiples hosts en una antena para radiación, reduciendo la cantidad de antenas y ahorrando costos.

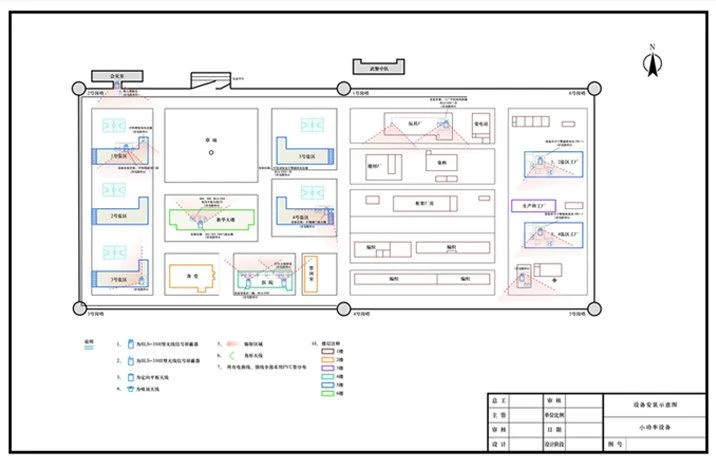

Diagrama esquemático de la instalación del equipo bloqueador de alta potencia
Diagrama esquemático de la instalación de equipos de interferencia de potencia más pequeños
