Sistema de defensa de drones de 5 km

Introducción del producto

Sistema de defensa de drones: incluye principalmente la modificación del vehículo, el sistema de control de visualización, el sistema pasivo de detección y alerta temprana UAV DRONE, el sistema de detección de radar activo UAV DRONE, el sistema de interferencia de precisión direccional, el sistema de defensa activo omnidireccional, el sistema de detección y seguimiento fotoeléctrico, el equipo de interferencia portátil UAV DRONE, El sistema de suministro de energía-montado en el vehículo se compone específicamente de un vehículo, un conjunto de antenas de reconocimiento, un host de control de reconocimiento, un terminal de control de visualización, una antena de interferencia, equipo de seguimiento fotoeléctrico, GPS, equipo, sistema de distribución de energía y cables de soporte. La distancia de alerta temprana es mayor o igual a 5 kilómetros, la distancia de interferencia es mayor o igual a 1,5 kilómetros y el rango de monitoreo de alerta temprana es de 360 ​​grados. El sistema tiene una función de defensa activa. Al transmitir señales de supresión electromagnética, se forma una zona de defensa de supresión en el área central para evitar automáticamente que los drones ingresen a la zona de defensa para lograr el propósito de la defensa activa.

The main functions of the vehicle-mounted UAV DRONE countermeasure system include radar search and detection, photoelectric tracking and recognition, countermeasures, integrated communication, etc.: Radar search and detection: Ka band, horizontal 360 degrees / elevation angle ± 90 degrees, for 010 kilometers Active detection and scanning of low, small and slow targets; photoelectric tracking recognition: using active radar detection signals to implement optical tracking of the target, and using laser imaging to identify the target manually or systematically; countermeasure: using fixed equipment (or portable single Military equipment) Interference and interception of targets with potential safety hazards or threats; Command center: For detection, discovery, photoelectric identification, and countermeasures, customized and executed effective linkage plans based on customer needs; Modular design: own RD capabilities, Through the integration of detection radar, photoelectric tracking, countermeasure equipment, etc., a variety of implementation methods such as the computer room, roof or tower fixation, and vehicle-mounted of the command center can be realized to meet the needs of different customers.

Característica de producto

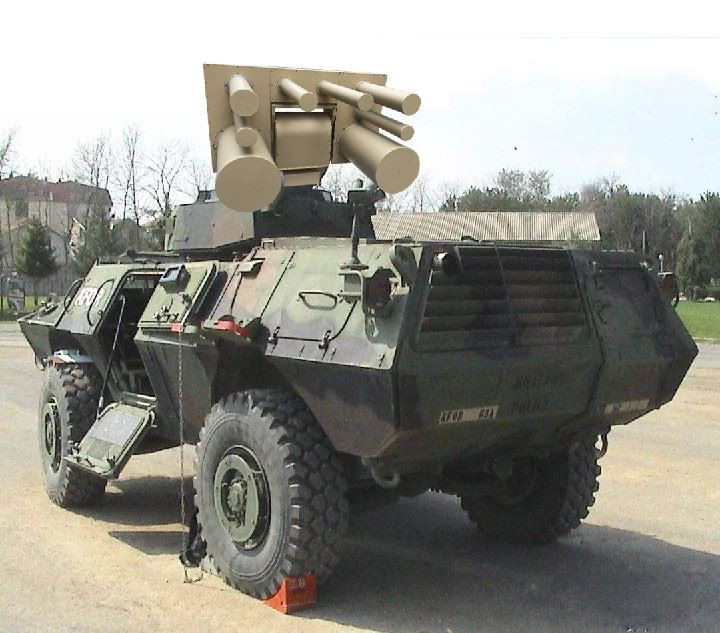

1. El sistema de contramedidas PTZ/UAV DRONE fijo-montado en el vehículo incluye principalmente la modificación del vehículo, el sistema de control de software de visualización (o control por cable), el sistema de interferencia de precisión direccional, el sistema de defensa activo omni-direccional, el UAV DRONE portátil dispositivo de interferencia y sistema de energía del vehículo Antena de interferencia (detección de radar opcional, equipo de seguimiento fotoeléctrico), GPS, PTZ de interferencia, equipo de comunicación, sistema de distribución de energía y cables de soporte.

2. Cubre 360 ​​grados en todas las direcciones, y el radio de cobertura de un solo dispositivo puede alcanzar más de 5 kilómetros

3. El sistema tiene una función de defensa activa. Al transmitir señales de supresión electromagnética, se forma una zona de defensa de supresión en el área central, lo que evita automáticamente que los UAV ingresen a la zona de defensa para lograr el propósito de la defensa activa.

3. La frecuencia se puede personalizar,

4. Cuando está desatendido, el equipo puede funcionar automáticamente, con-capacidades de protección integral durante todo el día.

5. El sistema debe tener las características de fácil instalación, operación simple y automatización.

6. Señal de interferencia GPS, GLONASS, señal de navegación Beidou y 2,4G, 5,8G, 5,2G, 433MHz, 915mhz, señal de transmisión de imagen, señal de salto de frecuencia, señal de control remoto.

7. Función del producto del bloqueador de señal del dron: corte toda comunicación entre el dron y el controlador

8. Control remoto IP, con alarma de potencia, alarma de onda estacionaria, función de alarma de temperatura

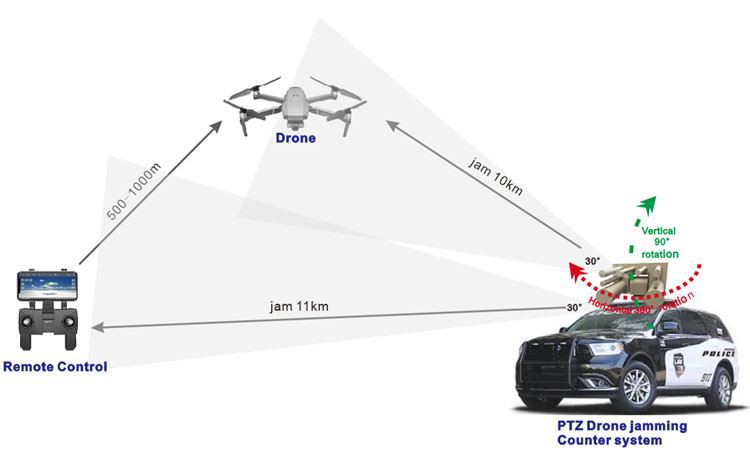

9. Control remoto de software, a través de la interacción de control de pasos continuos, la antena giratoria apunta con precisión al objetivo aéreo.

10. Puede vincularse con equipos de detección como un radar. Después de encontrar el objetivo, controlará automáticamente la plataforma giratoria y activará la interferencia electrónica direccional. Trabajo desatendido 724 horas.

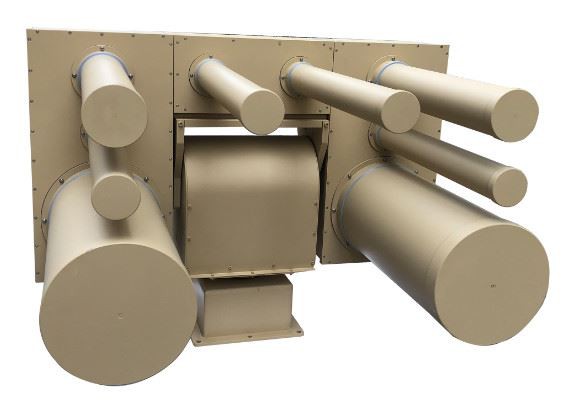

11. Toda la máquina adopta material de aleación de aluminio de seis-series, y el efecto de disipación de calor es mayor que el de la aleación de aluminio normal. Diseño totalmente sellado e integrado, el equipo es anti-vibración, IP66 a prueba de agua, polvo-y niebla salina-

12. El interruptor de botón independiente enciende / apaga manualmente la emisión de señal de interferencia de cada banda de frecuencia, el indicador muestra el estado y el brillo del indicador es ajustable; el software enciende/apaga de forma remota la emisión de la señal de interferencia de cada banda de frecuencia y muestra simultáneamente el estado de encendido/apagado y el brillo de la luz indicadora.

13. Control remoto de software, a través de la interacción de control de pasos continuos, la antena giratoria apunta con precisión al objetivo aéreo.

14. Toda la máquina adopta material de aleación de aluminio de seis-series, y el efecto de disipación de calor es mayor que el de la aleación de aluminio común. Diseño totalmente sellado e integrado, el equipo es anti-vibración, IP66 a prueba de agua, polvo-y niebla salina-

Especificaciones del producto

Rango de frecuencia de interferencia y potencia (se puede seleccionar el barrido de frecuencia normal o el salto de frecuencia -extremo alto):

Estilo de señal de control: FHSS (salto de frecuencia)/DSSS (espectro ensanchado de secuencia directa)

Frecuencia de control: 433 MHz/915 MHz/2,4 GHz/5,2 G/5,8 GHz/1,5 GHz

Ancho del haz: horizontal 30 grados, vertical 30 grados

Rango de trabajo: mayor o igual a 5 km

Fuente de alimentación: AC100-240V/50Hz DC 60V

Consumo de energía: 3000W (máx.)

Tiempo de trabajo: continuo

Dimensión: 90 6870CM

Peso neto: 125kg

Nivel de protección: IP67 resistente al agua, anti-vibraciones, a prueba de polvo-y anti-aerosol salino

Sistema: soporte de control de cable o control de software

Opcional: radar, fotoeléctrico

Humedad: 5 por ciento - 95 por ciento

Operating Temp: -20ºC - plus 55ºC

Solicitud
Evitar la activación de artefactos explosivos improvisados ​​controlados a distancia y detener ataques terroristas;
Proteger a los expertos en manipulación de explosivos;

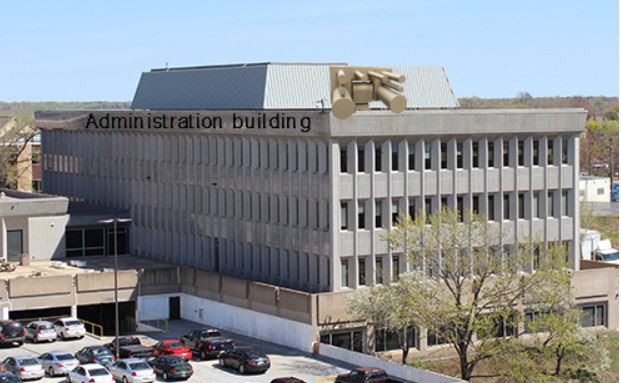

Proteja lugares importantes como estaciones de autobús/tren, plazas, escuelas, reuniones masivas, estadios, etc.; edificio de administración, vehículo especial de policía, ect.
Mitigación de riesgos y remoción de explosivos en puntos específicos;
Policía utilizada para convoy VVIP, ECM, antidrogas, antidisturbios, etc.
Militar utilizado para el control de fronteras, ECM, etc.
